TX 80 Basic
Mit unserem seit Jahren bewährten TX 80 Basic Profil ist es möglich diverse Konzepte zu realisieren. Von der komplexen Deckenblende über Stelen bis zu Raumteilern und Wandkonstruktionen. Besonders die hohe Stabilität auch bei großen Abmessungen ist von Vorteil. Da wir das TX 80 Basic-System inclusive aller Zubehörteile unverändert fortführen, haben Sie die Möglichkeit Ihre bestehenden Systeme zu erweitern bzw. zu ergänzen.
Kontaktieren Sie uns jetzt für weitere Informationen!
Profilquerschnitt

TX 80 Basic
Lagerlänge: 6100 mm
Oberfläche: eloxiert silber E6/EV01
Gewicht / Laufmeter: 1450 gr.
Anwendungsbeispiele der TX 80 Basic

Übersicht Messestand

Übersicht Messestand
Anwendungen
• komplexe Deckenkonstruktionen
• Rahmensysteme
• Stelen mit Fußplatten
• Wandrahmen
Vorteile
+ kurze Montagezeiten
+ Vorfertigung in Modulbauweise
+ hohe Modularität
Detailansichten

TX 80 Basic Systemlösung

TX 80 Basic Profilverbindung

TX 80 Basic Modul Ecke

TX 80 Basic Modul Strecke

TX 80 Basic Modul Abschluss
Die vorgefertigten TX 80 Basic Module vereinfachen für Sie die Montage vor Ort. So ist ein schneller und unkomplizierter Aufbau garantiert.

TX 80 Basic Stele
Eine Vielzahl von Anwendungen sind mit den Stelen aus unserem TX 80 Basic möglich.
Einseitig oder doppelseitig mit Textil bespannt – von der Werbeaussage bis zum Raumteiler.
Motive können jederzeit schnell und kostengünstig aktualisiert werden.

TX 80 Basic Querschnitt Seitenansicht

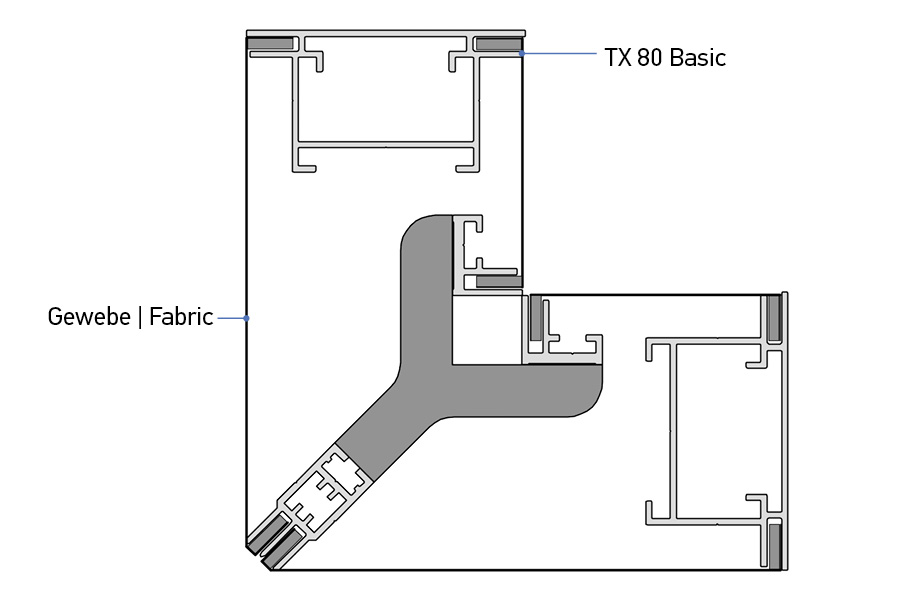

TX 80 Basic Querschnitt Draufsicht

TX 80 Basic
Verbinder Strecke

TX 80 Basic
Verbinder Ecke

TX 80 Basic
Aussteifung / Zarge
Zubehör

G-12100
Verbinder Ecke
90° Verbinder aus Stahl verzinkt
1-teilig
2 Stück pro Ecke

G-12008
Verbinder Strecke
180° Verbinder aus Stahl verzinkt
1-teilig
2 Stück pro Profilstoss

G-12110
Abhängepunkt
Ringmutter M8
Unterlegscheibe 30 mm
M8 x 45 Zylinderschraube
3-teilig

G-12512
Abhängeset
DGUV zertifiziert Stellöse Typ 50 SV III
4 mm Seil mit Kausche
2 m, silber

G-12108
3-Wege Eckverbinder B
Für TX 80 Basic Serie
2 Stück je 90° Ecke

G-12109
3-Wege Eckverbinder B
Für TX 80 Basic Serie

G-12709
Stahlfußplatte
800 x 300 x 5 mm

G-12708
Stahlfußplatte
600 x 200 x 5 mm

G-12707
Stahlfußplatte
600 x 100 x 5 mm

G-12712
1/2 Stahlfußplatte
480 x 300 x 5 mm

G-12711
1/2 Stahlfußplatte
380 x 200 x 5 mm

G-12710
1/2 Stahlfußplatte
380 x 100 x 5 mm
