TX 80 Pro Serie

Profilquerschnitte

TX 80 Pro
Lagerlänge: 6100 mm
Oberfläche: eloxiert silber E6/EV01
Gewicht / Laufmeter: 1550 gr.
TX 80 Pro Channel
Lagerlänge: 6100 mm
Oberfläche: eloxiert silber E6/EV01
Gewicht / Laufmeter: 1620 gr.
TX 80 Pro Corner
Lagerlänge: 6100 mm
Oberfläche: eloxiert silber E6/EV01
Gewicht / Laufmeter: 1800 gr.

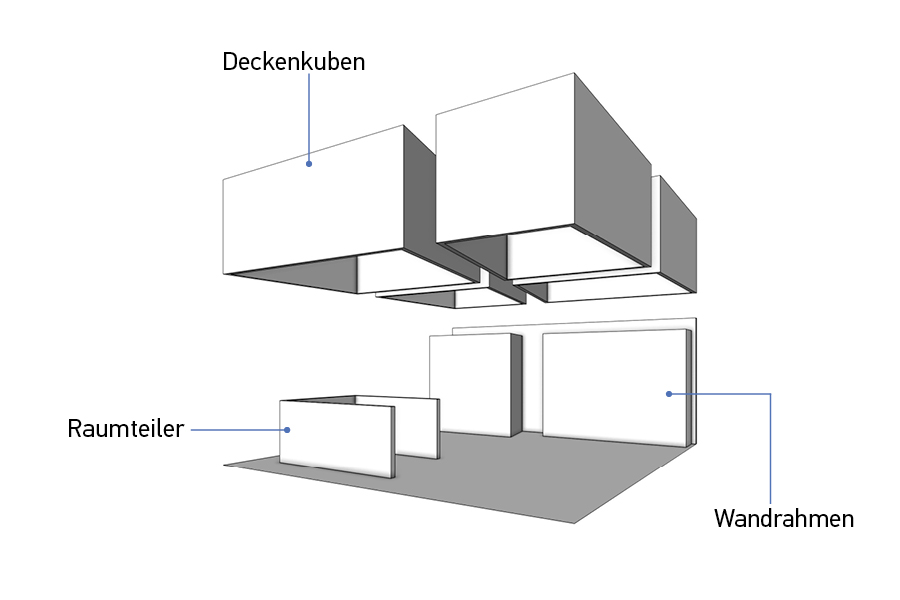

Anwendungsbeispiele der TX 80 Pro Serie

TX 80 Pro Übersicht Messestand
TX 60 Pro Übersicht Messestand gebogen
Anwendungen
• komplexe Deckenkonstruktionen
• Rahmensysteme
• Stelen mit Fußplatten
• Wandrahmen
Vorteile
+ kurze Montagezeiten
+ keine CNC Profilbearbeitung nötig
+ hohe Modularität

Detailansichten

TX 80 Pro Systemlösung
TX 80 Pro Profilverbindung
TX 80 Pro Modul Ecke
TX 80 Pro Modul Strecke
TX 80 Pro Modul Abschluss
TX 60 Pro Stele
TX 80 Pro Stele

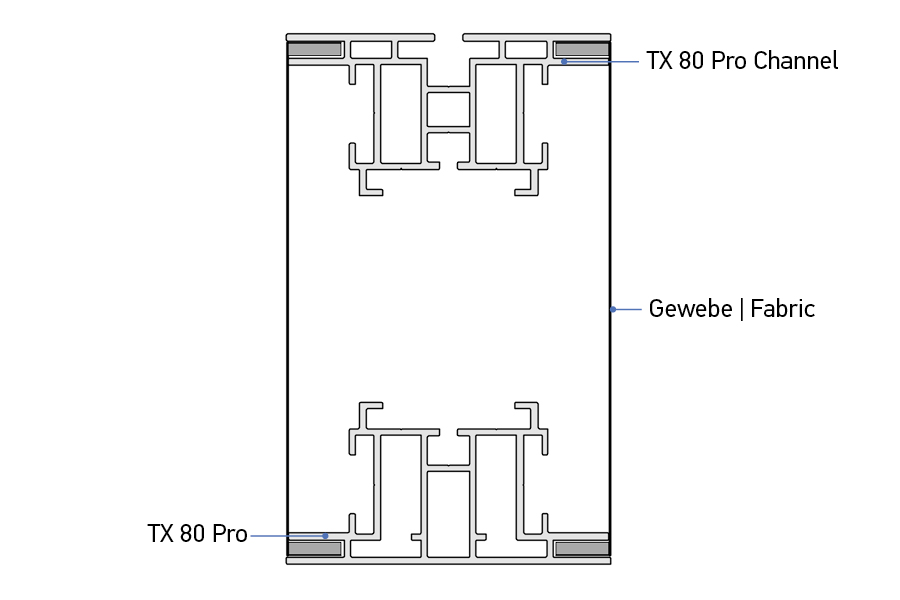

TX 80 Pro Querschnitt Seitenansicht
TX 80 Pro Querschnitt Draufsicht
TX 80 Pro
Verbinder Strecke
TX 80 Pro
Verbinder Ecke
TX 80 Pro
Aussteifung / Zarge

Zubehör

Zubehör Artikel G-12074 - Ansicht des Eckverbinders
G-12074
Verbinder Ecke
90° Verbinder aus Stahl verzinkt
2-teilig
2 Stück pro Ecke
Zubehör Artikel G-12097 - Ansicht des Streckenverbinders
G-12097
Verbinder Strecke
180° Verbinder aus Stahl verzinkt
‍2-teilig
2 Stück pro Profilstoss
Zubehör Artikel G-12107 - Ansicht des Abhängepunktes
G-12107
Abhängepunkt
Ringschraube M6
Stahlplatte 18 x 30 x 4 mm
verzinkter Stahl
2-teilig

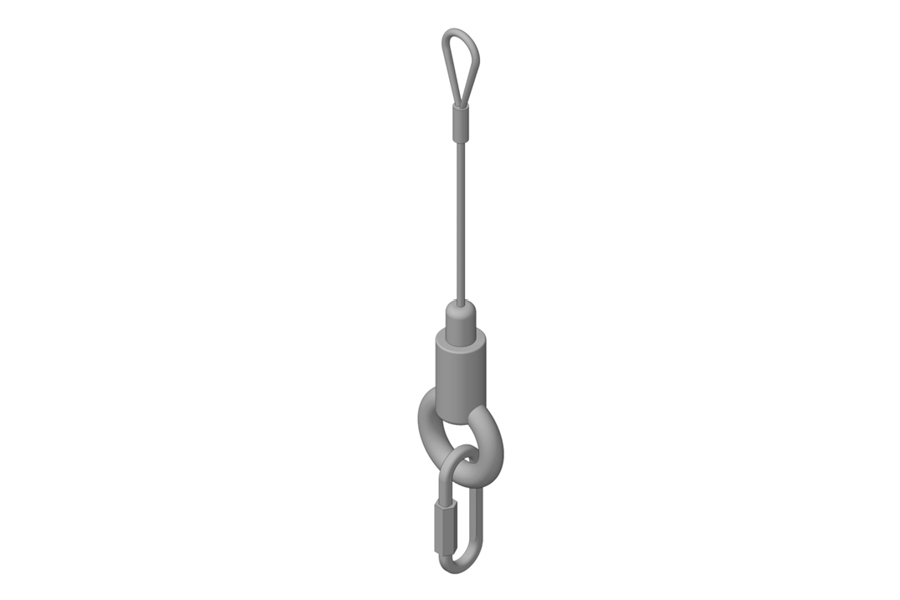

Zubehör Artikel G-12512 - Ansicht des Abhängesets
G-12512
Abhängeset
DGUV zertifiziert Stellöse Typ 50 SV III
4 mm Seil mit Kausche
2 m, silber
Zubehör Artikel G-12103 - Ansicht des 3-Wege Eckverbinder A
G-12103
‍3-Wege Eckverbinder A
Für TX 80 Pro Serie
2 Stück je 90° Ecke
Zubehör Artikel G-12709 - Ansicht Fußplatte in 800x300x5mm
G-12709
Stahlfußplatte
800 x 300 x 5 mm
Zubehör Artikel G-12708 - Ansicht Fußplatte in 600x200x5mm
G-12708
Stahlfußplatte
600 x 200 x 5 mm
Zubehör Artikel G-12707 - Ansicht Fußplatte in 600x100x5mm
G-12707
Stahlfußplatte
600 x 100 x 5 mm
Zubehör Artikel G-12712 - Ansicht 1/2 Fußplatte in 480x300x5mm
G-12712
1/2 Stahlfußplatte
480 x 300 x 5 mm
Zubehör Artikel G-12711 - Ansicht 1/2 Fußplatte in 380x200x5mm
G-12711
1/2 Stahlfußplatte
380 x 200 x 5 mm
Zubehör Artikel G-12710 - Ansicht 1/2 Fußplatte in 380x100x5mm
G-12710
1/2 Stahlfußplatte
380 x 100 x 5 mm
